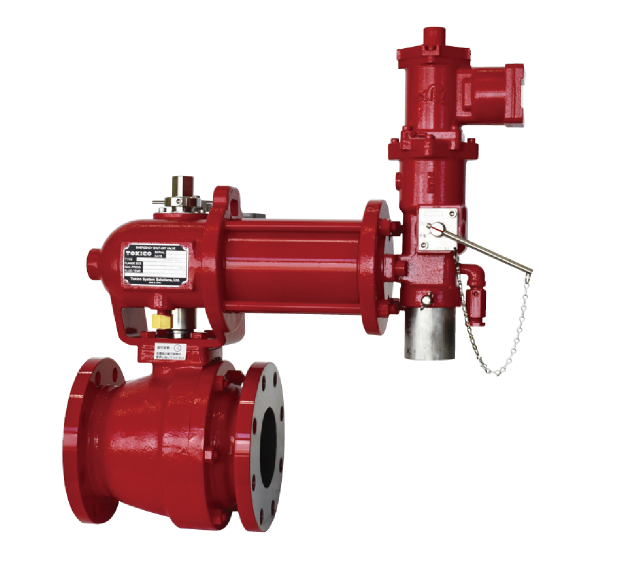

各種産業用設備には、高圧ガス保安法や消防法などにより、 緊急遮断弁の設置が義務づけられています。緊急遮断弁(MBAシリ ーズ）は駆動源に大きなイニシャルトルクを発生させる炭酸ガスカートリッジを用い、弁部にはポール弁を採用しているため、各種流体の配管ラインを緊急遮断する安全防災機器として最適です。
| 口径 | 1~16B |
|---|---|
| 適用流体 | 都市ガス、天然ガス、LPガス、石油類など |
| 流体温度 | -5~80°C |
| 流体圧力 | Max. 0.99MPa |
| 材質 | 本体 SCPH2またはSCS13 トリムボール SCS13、シート PTFE |
| アクチェータ | パワーシリンダ式 |
| 復帰操作 | 手動ハンドル操作による手動復帰 |
| 取付配管 | 水平または垂直 |

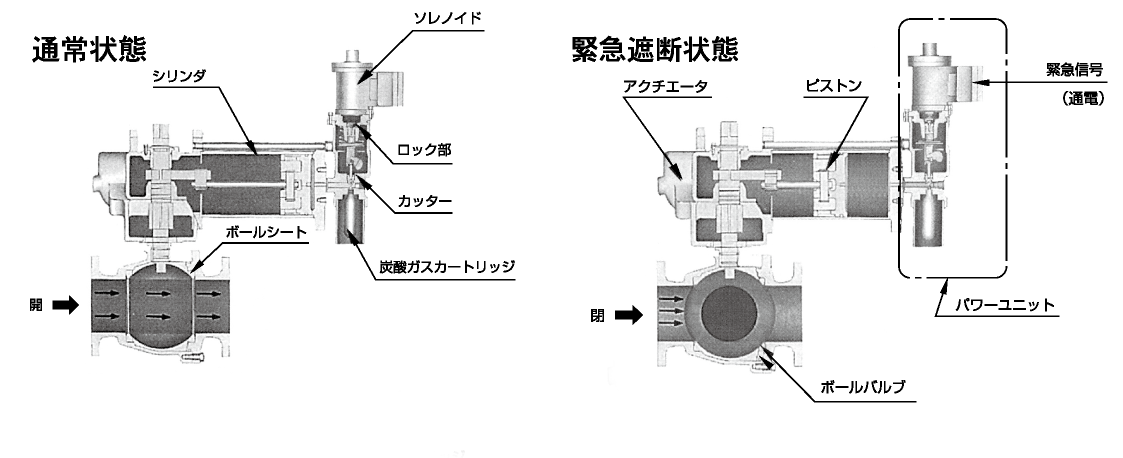

通常時は、カッターがロックされており、ボールバルブは開いています。
ソレノイドに作動用の電気信号をあたえると、カッターのロック部が外れて、カッターが炭酸ガスカートリッジのディスクを破り、炭酸ガスをシリンダ内に噴射し、ピストンを駆動してボールバルブを閉じます。
シリンダ内の炭酸ガスは徐々にオリフェスを通り大気に放散するため、シリンダ内は大気圧となり、作動後の復帰操作に支障きたしません。
